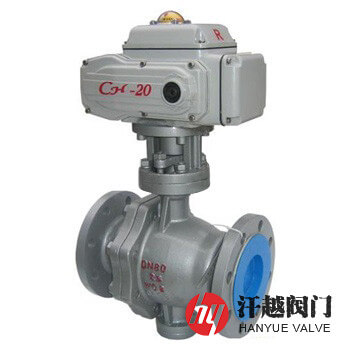

電動固定球閥產品概述
電動固定球閥借助角行程電動裝置在閥桿上端施加相應的力矩并傳遞給球體，從而使球形體通孔與閥體通道中線重合或垂直，來完成閥門的啟閉動作，其采用固定球結構形式，圓球安裝在上下閥桿上，不能產生水平位移，開啟力矩小，適用于高壓和大直徑的閥門，它有彈性密封副和金屬密封副兩種，其中前者一般只作全開或全關使用，而后者不僅能實現物料的截斷和開放，還能調整開度調節介質流量。該閥可以遠程控制，也可就地操作，其中遠程控制是指在調度室和站控室通過SCADA系統人機界面來操控，而就地操作則是工人在現場進行手動和電動操作。本產品電動執行機構有普通開關型、調節型、戶外型、隔爆型、整體型等，也可根據需要采用組合型式。
電動固定球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 左 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 上 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 下 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 填料壓板 | WCB | CF8 | CF3 | CF8M | CF3M |
| 9 | 端 蓋 | Q235B | 304 | 304L | 316 | 316L |
電動固定球閥性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237-2021 石油、石化及相關工業用的鋼制球閥 | ||||
| 結構長度 | GB/T 12221-2005 金屬閥門結構長度 | ||||
| 法蘭標準 | JB/T 79、GB/T 9124.1、GB/T 9124.2、HG/T 20592、HG/T 20615、SH/T 3406等 | ||||
| 檢驗試驗 | GB/T 26480-2011 閥門的檢驗和試驗 | ||||
| 電源電壓 | 單相AC220V、三相AC380V、遠程DC24V (50Hz) | ||||
電動固定球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 25 | 165 | 115 | 85 | 68 | 18-2 | 4-14 |
| 32 | 180 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 190 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 216 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 241 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 283 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 305 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 356 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 394 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 457 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 533 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 300 | 610 | 460 | 410 | 378 | 28-2 | 12-26 | |
| 350 | 686 | 520 | 470 | 428 | 30-2 | 16-26 | |
| 400 | 762 | 580 | 525 | 490 | 32-2 | 16-30 | |
| 450 | 864 | 640 | 585 | 550 | 40-2 | 20-30 | |
| 500 | 914 | 715 | 650 | 610 | 44-2 | 20-33 | |
| 600 | 1067 | 840 | 770 | 725 | 54-2 | 20-36 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接固定球球閥的尺寸，如需其他規格參數，請咨詢汗越閥門技術部！ | |||||||

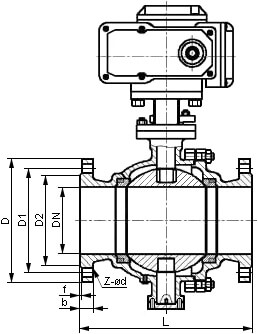

電動固定球閥結構圖
