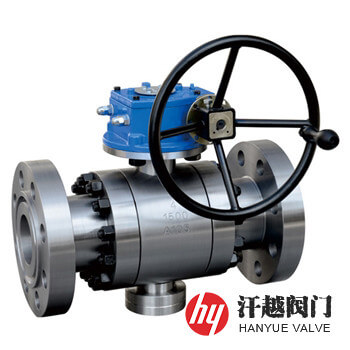

管線球閥產品概述
管線球閥是一種設計與制造按API 6D的規定，適用于公稱壓力Class150~Class2500、公稱尺寸NPS2~NPS50的天然氣和石油輸送管線用的球閥，其閥體由鍛件或棒料加工而成，球體設置在閥腔內，靠旋轉閥桿帶動它圍繞垂直于介質流向的軸線轉動來使閥門暢通或截?cái)?。該閥按密封型式分為軟密封和硬密封兩種，軟密封材料有PTFE、R-PTFE、PCTFE、PPL、 NYLON、DEVLON、PEEK等，硬密封材料有碳化鎢、碳化鉻、司太立等，其中碳化鎢、碳化鉻通過采用超音速噴涂技術，結合強度大，硬度高，而司太立則可以采用噴焊或者堆焊的方法覆蓋在球體和閥座的密封面部位，既耐磨、耐腐蝕又耐高溫，特適用于苛刻的工況環境中。本產品設置有導靜電裝置和耐火結構，也可根據需要設計成具有雙截止排放功能（DBB）及其他功能。
管線球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 2 | 閥 蓋 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | ASTM A105+ENP | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 上下閥桿 | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 壓 蓋 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 8 | 連 接 盤 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
管線球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | API 6D-2014 管線和管道閥門規范 | ||||
| 結構長度 | API 6D-2014、ASME B16.10-2017 | ||||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
| 檢驗試驗 | API 6D-2014 管線和管道閥門規范 | ||||
管線球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | ||
| d | L | d | L | ||||
| 150 | 2 | 49 | 178 | 150 | 12 | 303 | 610 |
| 2 ? | 62 | 191 | 14 | 334 | 686 | ||
| 3 | 74 | 203 | 16 | 385 | 762 | ||
| 4 | 100 | 229 | 18 | 436 | 864 | ||
| 6 | 150 | 394 | 20 | 487 | 914 | ||
| 8 | 201 | 457 | 22 | 538 | 1016 | ||
| 10 | 252 | 533 | 24 | 589 | 1067 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
管線球閥結構圖
