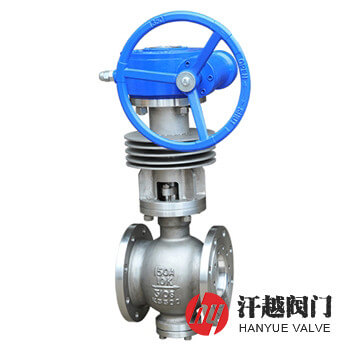

310S偏心半球閥產品概述
310S偏心半球閥是一種閥體、壓圈、閥桿、半球體等由耐熱不銹鋼310S、S31008或06Cr25Ni20及0Cr25Ni20(2520)等材料鑄造或鍛造成型，閥軸中軸線與半球體中線形成尺寸偏量，且僅在閥體一側設置密封副的閥門。該閥主體部件所使用的鋼種因鉻、鎳含量高而使其有著很優異的高溫蠕變強度，在很高的溫度下能持續作業，具有很好的耐氧化、耐腐蝕和耐熱性能，所以，本產品特適合用在介質使用溫度不大于800℃的工況中。
310S偏心半球閥采用偏心楔緊原理，即閥體和半球體回轉中心(即閥桿的軸線)與其密封球面的幾何中心偏離一個徑向尺寸，同時還與閥座密封面在閥體通道軸線上有個偏置尺寸，密封副為金屬對金屬在外力作用下接觸。該閥依靠?jī)蓚€(gè)偏心實現自鎖關閉，偏心的合理選配使自鎖角小于摩擦角，它的可靠自鎖性確保了閥的密封嚴緊，可長期保持零泄漏。本產品啟閉輕松方便，密封性能好，特適合在高溫粉塵及含固體顆粒等管線上使用。
310S偏心半球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
| 2 | 壓 圈 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
| 3 | 上下閥桿 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
| 4 | 半 球 體 | 310S+HF | S31008+HF | 06Cr25Ni20+HF | 0Cr25Ni20+HF |
| 5 | 閥 座 | 310S+HF | S31008+HF | 06Cr25Ni20+HF | 0Cr25Ni20+HF |
| 6 | 下 端 蓋 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
| 7 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 8 | 填 料 箱 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
310S偏心半球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 26146、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | |||
| 結構長度 | GB/T 26146、GB/T 12221、ASME B16.10 | |||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | |||
310S偏心半球閥主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 結構長度/mm | 公稱壓力 PN | 公稱尺寸 DN | 結構長度/mm | ||
| L1 | L2 | L1 | L2 | ||||
| 150 | 1 ? | 124 | 124 | 150 | 10 | 297 | 330 |
| 2 | 124 | 178 | 12 | 338 | 356 | ||
| 2 ? | 145 | 190 | 14 | 366 | 430 | ||
| 3 | 165 | 203 | 16 | 381 | 530 | ||
| 4 | 194 | 229 | 18 | 430 | 580 | ||
| 5 | 213 | 254 | 20 | 502 | 630 | ||
| 6 | 229 | 267 | 24 | 570 | 800 | ||
| 8 | 243 | 292 | 28 | 660 | 900 | ||
| 表中L1和L2分別為短、長系列的結構長度，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
