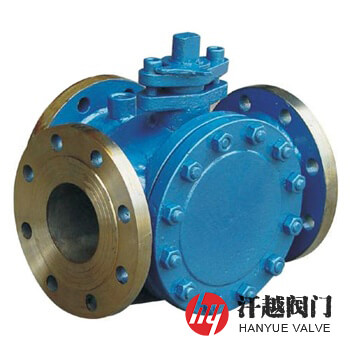

保溫T型三通球閥產品概述
保溫T型三通球閥是一種通過在殼體外部焊接一層金屬夾套，用于流動保溫加熱流體，以實現對易凝固或易結焦介質的分流、合流或流向切換的T型三通保溫球閥，其閥體設計成T形狀，內腔T型流道設有三個通口，閥座設有四面，密封圈為嵌入式結構，受力平衡，保證閉止通道上可靠密封，閥桿帶動球體轉動，不僅可實現對流體流向的切換，也可以使三個通道相互連通或使其中兩個通道連通，靈活控制管路中流體的合流或分流。該閥閥蓋與閥體用螺栓連接組成，并在它們的外側分別焊接一層帶有保溫加熱流體入口和出口的金屬夾套，用于循環輸入不同的保溫、保冷介質，來提高易凝固或易結焦等物料的流動性，保證閥能夠正常啟閉。本產品按密封型式分為軟密封和硬密封兩種。
保溫T型三通球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 保溫夾套 | Q235B | 304 | 304 | 304 | 304 |
| 2 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 5 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 7 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
保溫T型三通球閥性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或按訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||
保溫T型三通球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | ||
| L | L1 | L | L1 | ||||
| 10 ~ 25 | 25 | 180 | 90 | 10 ~ 25 | 100 | 320 | 160 |
| 32 | 200 | 100 | 125 | 380 | 190 | ||
| 40 | 220 | 110 | 150 | 440 | 220 | ||
| 50 | 240 | 120 | 200 | 550 | 275 | ||
| 65 | 260 | 130 | 250 | 670 | 335 | ||
| 80 | 280 | 140 | 300 | 720 | 425 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||

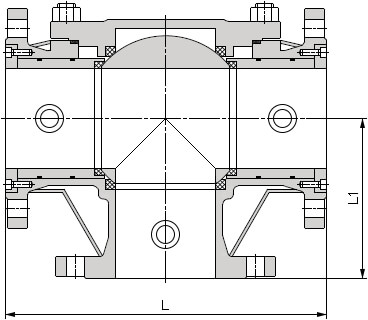

保溫T型三通球閥結構圖
如果你需訂購我廠保溫球閥產品，咨詢時煩請說明規格型號、公稱壓力、公稱尺寸、閥體和內件材質、介質溫度、驅動方式等。本產品按密封型式分為軟密封和硬密封兩種。
