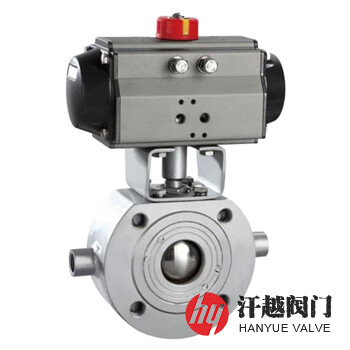

氣動對夾式保溫球閥產品概述
氣動對夾式保溫球閥是一種由閥體、側蓋、球形閥芯、閥座、閥桿等零部件和氣動執行器及三聯件組成的氣動意式超薄型保溫球閥，其端部采用對夾連接方式，具有安裝速度快，密封性能好的特點。該閥閥座設于閥體的進出口端內側，閥蓋通過螺紋擰于閥體一側并且緊固閥座，球形閥芯位于閥體內腔并且與閥座構成密封副，閥桿一端與球體聯動連接，另一端顯露于閥體外并設有氣動操作機構，工作時，該閥通過氣動執行機構輸出的旋轉扭矩，經閥桿帶動球體回轉90°角行程，使球體的流道處于不同角度的位置，從而實現球體的流道與閥體的流道接通或斷開。本產品閥體兩邊焊接有保溫夾套，特適合用在工作介質為易凝固、結垢或結晶的工況場合。
氣動對夾式保溫球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 2 | 側 蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SST+HF | ||||
| 4 | 球 體 | ASTM A105+ENP | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 8 | 保溫夾套 | ASTM A106-B | ASTM A240 304 | ASTM A240 304 | ASTM A240 304 | ASTM A240 304 |
氣動對夾式保溫球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | JB/T 13458、GB/T 12221、ASME B16.10 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||
| 氣源壓力 | 0.4MPa ～ 0.7MPa | ||||
氣動對夾式保溫球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 150 | ? | 14 | 35 | 150 | 2 ? | 64 | 95 |
| ? | 19 | 38 | 3 | 76 | 118 | ||
| 1 | 25 | 42 | 4 | 95 | 140 | ||
| 1 ? | 29 | 50 | 5 | 100 | 175 | ||
| 1 ? | 38 | 60 | 6 | 125 | 210 | ||
| 2 | 48 | 70 | 8 | 150 | 280 | ||
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||

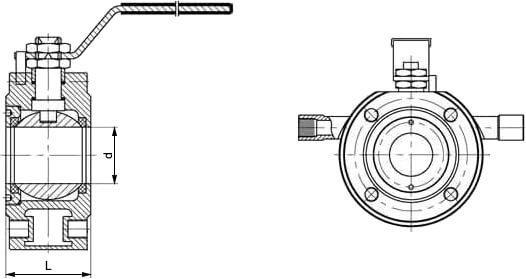

氣動對夾式保溫球閥結構圖
如果你需訂購我廠保溫球閥產品，咨詢時煩請說明型號規格，或注明公稱壓力、公稱尺寸、閥體和內件材質、工作介質及使用溫度等，本產品氣動執行器有單作用和雙作用兩種類型。
