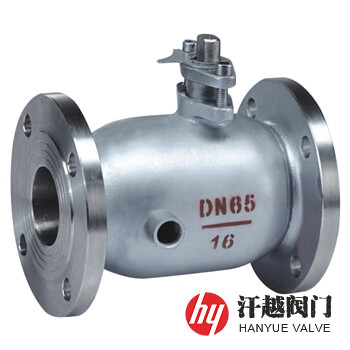

不銹鋼保溫球閥產品概述
不銹鋼保溫球閥是一種閥體、端蓋、金屬閥座、球體、閥桿等零部件由不銹鋼材料鑄造或鍛造成型，能夠?qū)Τㄌm根部外的整個閥體進行流動加熱的縮口型法蘭不加大部分保溫夾套球閥，其閥體外壁焊接有帶有保溫加熱流體入口和出口的夾套，用于循環流通蒸汽或熱油等保溫介質，確保粘稠介質可順暢地流過閥門，保證閥能夠正常啟閉。該閥閥桿穿過閥體上部的導孔，并采用填料密封，上端連接驅動裝置，下端套裝在閥體內部環抱在兩閥座之間的球體上，閥蓋通過螺紋擰固壓緊在整體式閥體的開口端上。本產品具有開關靈活、密封性能好、使用時間長，以及可以有效防止閥內物料凍結等優點，因此，被廣泛應用在石油、化工等行業管道輸送系統中用于截斷或接通易凝固易結晶介質流。
不銹鋼保溫球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | CF8 | CF3 | CF8M | CF3M | CF8C |
| 2 | 端 蓋 | CF8 | CF3 | CF8M | CF3M | CF8C |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 4 | 球 體 | 304 | 304L | 316 | 316L | 347 |
| 5 | 閥 桿 | 304 | 304L | 316 | 316L | 347 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓板 | CF8 | CF3 | CF8M | CF3M | CF8C |
| 8 | 保溫夾套 | 304 | 304 | 304 | 304 | 304 |
不銹鋼保溫球閥性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | JB/T 13458、GB/T 12221、ASME B16.10 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||
不銹鋼保溫球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 140 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 160 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
不銹鋼保溫球閥結構圖
如果你需訂購我廠保溫球閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、球體材料及介質溫度等，本產品有整體式和分體式兩種，密封形式分為非金屬密封和金屬硬密封。
