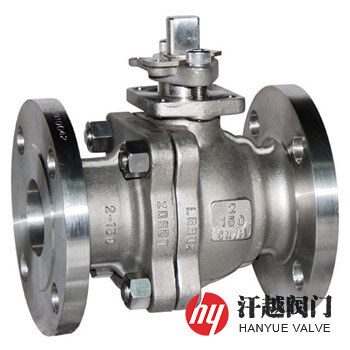

CN7M球閥產品概述
CN7M球閥是一種閥體、閥蓋、球體、閥桿等主要零部件采用ASTM A351 CN7M或Alloy 20及UNS N08020等鑄件或鍛件加工而成，對60℃以下所有濃度的硫酸或稀酸化物具有強耐腐蝕性的浮動球或固定球球閥。該閥所使用的材質屬奧氏體鐵鎳基耐蝕合金，其鍛件Ni質量分數為32%~38%，Ni+Fe質量分數不小于60%，并添加了適量的Cu和Mo，它對氧化性和中等還原性腐蝕有很好的抵抗能力，尤其在硫酸環境及含有鹵族離子、金屬離子的硫酸溶液環境中有著非凡的耐蝕性能，又具有優良的抗應力腐蝕開裂和好的耐局部腐蝕能力，因此適合在酸類介質中使用。本產品在熱硫酸、磷酸、硝酸及氯化物等介質中擁有令人滿意的耐蝕特性，廣泛應用于化工、食品、醫藥以及石油精煉等工業領域。
CN7M球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | A351 CN7M | ALLOY 20 | B462 UNS N08020 | B473 UNS N08020 |
| 2 | 閥 體 蓋 | A351 CN7M | ALLOY 20 | B462 UNS N08020 | B473 UNS N08020 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、ALLOY 20+HF | |||
| 4 | 球 體 | Alloy 20 | ALLOY 20 | B462 UNS N08020 | B473 UNS N08020 |
| 5 | 閥 桿 | Alloy 20 | ALLOY 20 | B462 UNS N08020 | B473 UNS N08020 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
| 8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
CN7M球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 氣體低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||
CN7M球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
CN7M球閥結構圖
