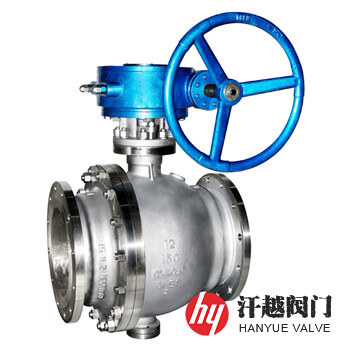

ASTM A995 1B球閥產品概述
ASTM A995 1B球閥是一種閥體和閥體蓋由ASTM A995 GRADE 1B(CD4MCuN)或A890 GRADE 1B(CD4MCuN)等鑄造成型，球體和閥桿及固定軸等采用ASTM A182 F61或UNS S32550等鍛件或棒材制作而成，在氯化物和海水環境中以及各種酸性介質中具有優良的抗腐蝕和耐磨蝕性能的雙相不銹鋼球閥，該閥主體部件所選用的材料屬含高氮的雙相不銹鋼鑄件，化學成分為C:≤0.04、Si:≤1.00、Mn:≤1.00、P:≤0.040、S:≤0.040、Cr:24.5~26.5、Mo:1.7~2.3、Ni:4.70~6.00、Cu:2.7~3.3、N:0.10~0.25，其中較高的Cr，以及足夠的Mo含量使它有著很優異的耐點蝕、縫隙蝕和氯化物應力腐蝕性能，而添加0.10%~0.25%的N能增加其抗孔蝕與間隙蝕的能力及鑄件的抗拉強度，也是有效的固溶強化與低成本合金元素。本產品因鎳含量較低、成本低廉、力學和耐腐蝕性能優異而被廣泛應用于環境比較惡劣，尤其是含有固體顆粒、腐蝕和磨損共存的苛刻工況中，并能保證使用時間。
ASTM A995 1B球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | ASTM A995 Gr.1B | ASTM A995 CD4MCuN | ASTM A890 Gr.1B | ASTM A890 CD4MCuN |
| 2 | 閥 體 蓋 | ASTM A995 Gr.1B | ASTM A995 CD4MCuN | ASTM A890 Gr.1B | ASTM A890 CD4MCuN |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、ASTM A182 F61+HF | |||
| 4 | 球 體 | ASTM A182 F61 | ASTM A182 F61 | ASTM A182 F61 | ASTM A182 F61 |
| 5 | 閥 桿 | ASTM A182 F61 | ASTM A182 F61 | ASTM A182 F61 | ASTM A182 F61 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 壓 蓋 | ASTM A351 CF8 | ASTM A351 CF8 | ASTM A351 CF8 | ASTM A351 CF8 |
| 8 | 固 定 軸 | ASTM A182 F61 | ASTM A182 F61 | ASTM A182 F61 | ASTM A182 F61 |
ASTM A995 1B球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||
ASTM A995 1B球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 14 | 686 | 535 | 476.3 | 412.8 | 33.4-1.6 | 12-28.5 | |
| 16 | 762 | 595 | 539.8 | 469.9 | 35.0-1.6 | 16-28.5 | |
| 18 | 864 | 635 | 577.9 | 533.4 | 38.1-1.6 | 16-32 | |
| 20 | 914 | 700 | 635.0 | 584.2 | 41.3-1.6 | 20-32 | |
| 22 | 1016 | 750 | 692.2 | 641.4 | 44.5-1.6 | 20-35 | |
| 24 | 1067 | 815 | 749.3 | 692.2 | 46.1-1.6 | 20-35 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
ASTM A995 1B球閥結構圖
本產品主體可選用ASTM A995 GRADE 1B(CD4MCuN)、ASTM A890 GRADE 1B(CD4MCuN)或ASTM SA955 GRADE 1B(CD4MCuN)等鑄件牌號。如果你需訂購我廠其他不銹鋼球閥產品，咨詢時煩請告知結構形式、公稱壓力、公稱通徑、閥體和內件材料、使用介質、工作溫度、法蘭執行標準及密封面形式等。
