高壓三通球閥產品概述
高壓三通球閥宜安裝在壓力級別大于PN110(Class600)小于或等于PN420(Class2500)的管路系統中用于改變介質流動方向，起分配、分流或混合物料的作用，其閥體內部設有三條流體通道，三個流道在同一平面，球體放置在閥腔內的中部位置，球形體與閥體之間有密封圈和閥座，閥桿固定在球形體上方，且與三條流道所在平面垂直，閥桿上端穿過閥蓋與手柄或其他驅動裝置相連，通過它旋轉球體與管道相對角度即可實現介質流向的切換。該閥主體部件通常使用鍛造的方法制造，材料質密，綜合機械性能好，平安性有保障，徹底解決了高壓流體連續生產過程中的切換問題。本產品有Y形、L形和T形三種結構形式，具有切換平穩、承壓高、密封性好、使用時間長、開啟過程簡單和力矩小等特點。
高壓三通球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 2 | 連 接 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 螺 栓 | ASTM A193 B7 | ASTM A193 B8 | ASTM A193 B8 | ASTM A193 B8M | ASTM A193 B8M |
| 8 | 螺 母 | ASTM A194 2H | ASTM A194 8 | ASTM A194 8 | ASTM A194 8M | ASTM A194 8M |
高壓三通球閥性能規范
| 公稱壓力Class | 600 | 800 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 16.5 | 21.0 | 22.5 | 39.2 | 65.2 |
| 高壓密封試驗壓力(MPa) | 12.1 | 15.4 | 16.5 | 28.6 | 47.75 |
| 低壓密封試驗壓力(MPa) | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 |
| 設計制造 | API 608-2008、MSS SP-118-2007、BS 5351:1986 | ||||
| 承插焊端 | ASME B16.11-2021、BS 5351:1986 | ||||
| 螺紋標準 | ASME B1.20.1-2013、BS 21:1985 | ||||
| 檢驗試驗 | API 598-2016、MSS SP-61-2019、BS 6755-1:1986 | ||||
高壓三通球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | |||||
| d | SW | L2 | L1 | L | H | ||
| 800 | ? | 6 | 14.2 | 10 | 65 | 130 | 60 |
| ? | 9 | 17.6 | 10 | 65 | 130 | 60 | |
| ? | 12.5 | 21.8 | 10 | 65 | 130 | 70 | |
| ? | 17 | 27.4 | 13 | 65 | 130 | 75 | |
| 1 | 24 | 34.1 | 13 | 70 | 140 | 85 | |
| 1 ? | 30 | 42.7 | 13 | 83 | 165 | 95 | |
| 1 ? | 37 | 49.0 | 13 | 83 | 165 | 110 | |
| 2 | 49 | 61.0 | 16 | 102 | 203 | 120 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||

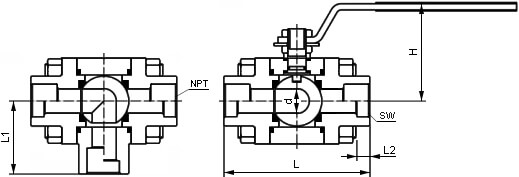

高壓三通球閥結構圖
