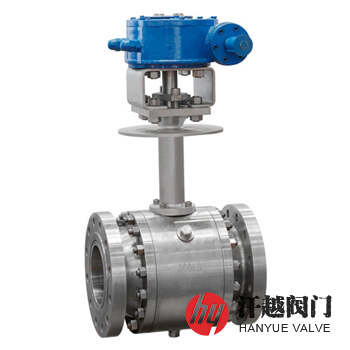

Incoloy800球閥產品概述
Incoloy800球閥是一種閥體、連接體、球體、閥桿和固定軸等由Incoloy 800或Alloy 800及UNS N08800等鑄造或鍛造而成，在高溫下具有較高的強度和較強的耐氧化能力，另外，在潮濕環境中亦能阻止氯化物離子引起的金屬應力腐蝕裂紋形成的英康洛伊合金球閥。該閥所使用的材料屬鐵鎳鉻基變形高溫合金，并添加了少量的鋁和鈦元素，其組織以在奧氏體基體上存在M23C6和γ相較為常見，化學成分(質量分數%)為C≤0.10、Si≤1.00、Mn≤1.50、P≤0.030、S≤0.015、Ni 30.0~35.0、Cr 19.0~23.0、Fe≥39.5、Cu≤0.75、Al 0.15~0.60、Ti 0.15~0.60，其中的高Cr含量使它同時擁有了耐水溶液侵蝕和耐熱能力，F(xiàn)e提供了內氧化抗力，而Ni則保持了延展性和奧氏體結構，再加上γ相的沉淀強化作用，使得本產品具有較高的高溫強度，良好的耐氧化、抗腐蝕、抗疲勞以及斷裂韌性等綜合性能，在600℃以上的高溫及一定應力作用環境下能夠長期工作。
Incoloy800球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | INCOLOY 800 | ALLOY 800 | B564 UNS N08800 | B408 UNS N08800 |
| 2 | 左右閥蓋 | INCOLOY 800 | ALLOY 800 | B564 UNS N08800 | B408 UNS N08800 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、INCOLOY800+HF | |||
| 4 | 球 體 | INCOLOY 800 | ALLOY 800 | B564 UNS N08800 | B408 UNS N08800 |
| 5 | 閥 桿 | INCOLOY 800 | ALLOY 800 | B564 UNS N08800 | B408 UNS N08800 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 連 接 盤 | INCOLOY 800 | ALLOY 800 | B564 UNS N08800 | B408 UNS N08800 |
| 8 | 固 定 軸 | INCOLOY 800 | ALLOY 800 | B564 UNS N08800 | B408 UNS N08800 |
Incoloy800球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | |||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | |||
| 連接法蘭 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | |||
| 檢驗試驗 | API 598-2016、API 6D-2014 | |||
Incoloy800球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 150 | ? | 13 | 108 | 300 | ? | 13 | 140 |
| ? | 19 | 117 | ? | 19 | 152 | ||
| 1 | 25 | 127 | 1 | 25 | 165 | ||
| 1 ? | 32 | 140 | 1 ? | 32 | 178 | ||
| 1 ? | 38 | 165 | 1 ? | 38 | 190 | ||
| 2 | 49 | 178 | 2 | 49 | 216 | ||
| 2 ? | 62 | 190 | 2 ? | 62 | 241 | ||
| 3 | 74 | 203 | 3 | 74 | 282 | ||
| 4 | 100 | 229 | 4 | 100 | 305 | ||
| 5 | 127 | 356 | 5 | 127 | 381 | ||
| 6 | 150 | 394 | 6 | 150 | 403 | ||
| 8 | 201 | 457 | 8 | 201 | 502 | ||
| 10 | 252 | 533 | 10 | 252 | 568 | ||
| 12 | 303 | 610 | 12 | 303 | 648 | ||
| 14 | 334 | 686 | 14 | 334 | 762 | ||
| 16 | 385 | 762 | 16 | 385 | 838 | ||
| 18 | 436 | 864 | 18 | 436 | 914 | ||
| 20 | 487 | 914 | 20 | 487 | 991 | ||
| 24 | 589 | 1067 | 24 | 589 | 1143 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
Incoloy800球閥結構圖
