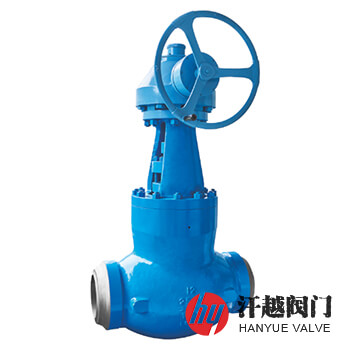

磅級電站截止閥產品概述
磅級電站截止閥是一種啟閉件由閥桿帶動沿密封面軸線作升降運動，以實現對管路介質接通或切斷的高溫高壓截止閥，其閥門中腔采用壓力自緊式密封結構，內腔壓力越高，密封性能越好。該閥進出口兩端設計成對焊連接形式，焊接坡口按ASME B16.25-2012的規定或按用戶要求配接，閥瓣和閥座的密封面由不同硬度的司太立鈷基硬質合金堆焊而成，抗汽蝕、抗擦傷、耐磨損性能較好，在高溫下可保持足夠的硬度，閥桿經調質和表面氮化處理后具有良好的耐腐性、耐高溫、高韌性、高強度和抗沖擊性強。本產品承壓部位的主體材料通常選用耐熱合金鋼制造，高溫性能好，承受壓力高，特適用于公稱壓力大于Class600小于或等于Class4500，或工作溫度高于425℃或低于630℃的火力發電廠汽、水系統上，作啟閉裝置用。
磅級電站截止閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | A216 WCB | A217 WC1 | A217 WC6 | A217 WC9 | A217 C12A | A351 CF8C |
| 2 | 閥 蓋 | A216 WCB | A217 WC1 | A217 WC6 | A217 WC9 | A217 C12A | A351 CF8C |
| 3 | 閥 桿 | A182 F6a CL.2 | A182 F11 | A182 F11 | A182 F22 | A182 F91 | A182 F347 |
| 4 | 閥 瓣 | A105 | A182 F11 | A182 F11 | A182 F22 | A182 F91 | A182 F347 |
| 5 | 閥 座 | A105 | A182 F11 | A182 F11 | A182 F22 | A182 F91 | A182 F347 |
| 6 | 填料壓蓋 | A216 WCB | A217 WC1 | A217 WC6 | A217 WC9 | A217 C12A | A351 CF8C |
| 7 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 8 | 雙頭螺栓 | A193 B7 | A193 B7 | A193 B16 | A193 B16 | A193 B16 | A193 B8 |
| 9 | 螺 母 | A194 2H | A194 2H | A194 16 | A194 16 | A194 16 | A194 8 |
磅級電站截止閥性能規范
| 公稱壓力Class | 600 | 900 | 1500 | 2000 | 2500 | 3500 |
| 殼體水壓試驗壓力(MPa) | 16.5 | 22.5 | 39.2 | 52.2 | 65.2 | 91.2 |
| 上密封水壓試驗壓力(MPa) | 12.1 | 16.5 | 28.6 | 38.15 | 47.75 | 66.75 |
| 密封水壓試驗壓力(MPa) | 12.1 | 16.5 | 28.6 | 38.15 | 47.75 | 66.75 |
| 設計制造 | ASME B16.34:2013、BS 1873:1975、JIS E-101 | |||||
| 結構長度 | ASME B16.10:2017、BS 2080:1989、JIS E-101 | |||||
| 對焊端部 | ASME B16.25:2012或按訂貨合同的要求 | |||||
| 檢驗試驗 | API 598:2016、BS 6755-1:1986、JIS E-101 | |||||
磅級電站截止閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 1500 | 3 | 64 | 390 | 2500 | 2 ? | 46 | 420 |
| 4 | 84 | 480 | 3 | 54 | 470 | ||
| 5 | 100 | 580 | 4 | 70 | 570 | ||
| 6 | 126 | 630 | 5 | 88 | 660 | ||
| 8 | 158 | 770 | 6 | 104 | 760 | ||
| 2000 | 2 ? | 50 | 420 | 3500 | 2 ? | 38 | 480 |
| 3 | 60 | 470 | 3 | 48 | 640 | ||
| 4 | 80 | 570 | 4 | 60 | 762 | ||
| 5 | 96 | 660 | 5 | 74 | 864 | ||
| 6 | 118 | 760 | 6 | 88 | 965 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
磅級電站截止閥結構圖
如果你需訂購我廠其他電站閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質、工作溫度等，本產品常用材質為碳鋼、鉻鉬鋼及鉻鉬釩鋼等，也可根據用戶工況需要采用其他材料，具體詳情請咨詢我司銷售人員。
