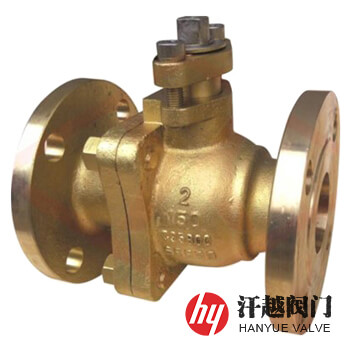

C95800球閥產品概述
C95800球閥是一種閥體由ASTM B148 UNS C95800鑄件加工而成，適用于公稱壓力不大于PN40，工作溫度為-40℃~300℃的海水、濃鹽水、硫酸鹽和各種氯化物溶液等腐蝕性介質的鎳鋁青銅球閥。該閥主體部件所使用的材質系高強度耐磨耐蝕青銅合金，化學成分(質量分數)范圍為Cu≥79.0%，8.5%~9.5%的Al，3.5%~4.5%的Fe，0.8%~1.5%的Mn，4.0%~5.0%的Ni，Si≤0.10%，Pb≤0.03%，其中含鐵量不超過含鎳量，其金相顯微組織為α相+Al相+Fe-Al相+к相，α相是鋁溶于銅中的固溶體，具有面心立方晶格，有較高的力學性能和塑性變形能力，是鋁青銅的基本組成相，Ni-Al相與Fe-Al相為體心立方晶格，在合金中起到細化晶粒和沉定硬化作用，к相其實是Ni-Fe-Al的化合物，為有序體心立方晶格，硬度較高。本產品能在300℃以下工況使用，綜合力學性能較好，在海水及濃鹽水中有高抗腐蝕、侵蝕性能。
C95800球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | B148 C95800 | B148 UNS C95800 | B148 UNS No. C95800 | ZCuAl9Fe4Ni4Mn2 |
| 2 | 連 接 體 | B148 C95800 | B148 UNS C95800 | B148 UNS No. C95800 | ZCuAl9Fe4Ni4Mn2 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、B148 UNS C95800+HF | |||
| 4 | 球 體 | B148 C95800 | B148 UNS C95800 | B148 UNS No. C95800 | ZCuAl9Fe4Ni4Mn2 |
| 5 | 閥 桿 | B148 C95800 | B148 UNS C95800 | B148 UNS No. C95800 | ZCuAl9Fe4Ni4Mn2 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
| 8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
C95800球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 氣體低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||
C95800球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
C95800球閥結構圖
如果你需訂購我廠其他不銹鋼球閥系列產品，咨詢時請說明結構形式，公稱通徑、公稱壓力、閥體和內件材質、使用介質和工作溫度、端部連接方式等，本產品可根據工況需要設計成浮動球球閥、固定球球閥、三通球閥(Y型、T型、L型)、四通球閥、V型球閥及偏心半球閥等。
