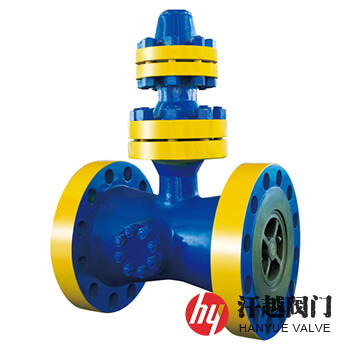

自動再循環閥產品概述
自動再循環閥主要用于火電廠給水泵出口處，防止泵在低于負荷運行時由于過熱、嚴重噪聲、不穩定和氣蝕而引起的損壞，只要泵的流量低于相應數值，其旁路回流口就會自動地打開，以此來保障泵所必需的較小流量。給水泵啟動時，當給水達到相應的壓力后，主閥瓣在給水壓力的作用下被推離主閥座，打開主閥口，給水即流出，同時由于主閥瓣的移動，帶動連桿擺動，撥動排空閥片使再循環閥片封閉排空口，關閉循環旁閥。當給水流量減少時，主閥瓣在主閥彈簧力的作用下被推向主閥座，在關閉主閥的同時，帶動連桿撥開排空閥片，開啟再循環門維持水泵的較小的允許流量。當停泵時，給水口失壓，主閥瓣自動關閉主閥口通道，防止高壓水錘對給水系統的破壞。本產品能夠感知主路流量的變化，隨主路流量調整旁路流量，當給水泵在低負荷工作狀態時，旁路閥處于開啟位置，以保證水泵的正常運行，當主閥開啟時，旁路閥就自動關閉。
自動再循環閥零件材料
| 序號 | 零件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥 瓣 | 20 | 304 | 304L | 316 | 316L |
| 3 | 彈 簧 | 60Si2Mn | 17-7PH | 17-7PH | 17-7PH | 17-7PH |
| 4 | 撥 叉 | 304 | 304 | 304L | 316 | 316L |
| 5 | 軸 套 | 304 | 304 | 304L | 316 | 316L |
| 6 | 連 接 叉 | 20 | 304 | 304L | 316 | 316L |
| 7 | 連接法蘭 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 排放法蘭 | WCB | CF8 | CF3 | CF8M | CF3M |
| 9 | 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
自動再循環閥性能規范
| 公稱壓力PN(MPa) | 10.0 | 16.0 | 20.0 | 25.0 | 32.0 |
| 水壓強度試驗壓力(MPa) | 15.0 | 24.0 | 30.0 | 37.5 | 48.0 |
| 水壓密封試驗壓力(MPa) | 10.0 | 16.0 | 20.0 | 25.0 | 32.0 |
| 氣密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | NB/T 47044、ASME B16.34 | ||||
| 結構長度 | GB/T 12221、ASME B16.10或符合我廠與用戶協商確定的其他尺寸 | ||||
| 連接法蘭 | JB/T 79、GB/T 9124.1、HG/T 20592、ASME B16.5等 | ||||
| 檢驗試驗 | NB/T 47044、API 598 | ||||
自動再循環閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | ||
| L | H | L | H | ||||
| 100 | 65 | 400 | 314 | 200 | 65 | 400 | 314 |
| 80 | 450 | 314 | 80 | 450 | 314 | ||
| 100 | 450 | 449 | 100 | 450 | 449 | ||
| 125 | 450 | 637.5 | 125 | 450 | 637.5 | ||
| 150 | 550 | 637.5 | 150 | 550 | 637.5 | ||
| 175 | 610 | 687 | 175 | 610 | 687 | ||
| 200 | 680 | 754 | 200 | 680 | 754 | ||
| 225 | 725 | 754 | 225 | 725 | 754 | ||
| 250 | 725 | 754 | 250 | 725 | 754 | ||
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
