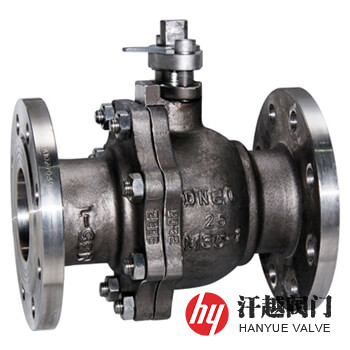

蒙乃爾球閥產品概述
蒙乃爾球閥是一種閥體、閥桿及球體等由ASTM A494 M35-1、ASTM A494 M35-2、Monel 400及Monel K500等材質鑄件或鍛件加工而成，安裝在管路系統中用于對管道內含氫氟酸介質的流通或切斷的球閥。該閥所使用的材料既有較高的強度和韌性，又具有優異的抗還原酸及強堿和海水等腐蝕的性能，因此，通常用于氫氟酸、醋酸、鹽水、中性介質、堿鹽及還原性酸等，也適用于干燥氯氣、氯化氫氣、425℃高溫氯氣及450℃高溫氯化氫等，但不抗含硫介質和氧化性介質(如硝酸等)的腐蝕，這是因為鎳與硫和活性氧有劇烈反應，易形成Ni3S2和NiO。由于蒙乃爾合金在氧氣中擁有優良的阻燃性和高的豁免壓力及良好的力學性能，這些特性是其他鋼制球閥無法比擬的，所以，它是制造高壓和超高壓力氧氣球閥不可替代的主體材質。
蒙乃爾球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | A494 M35-1 | A494 M35-2 | Monel 400 | Monel K500 | UNS N04400 | UNS N05500 |
| 2 | 閥 蓋 | A494 M35-1 | A494 M35-2 | Monel 400 | Monel K500 | UNS N04400 | UNS N05500 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、蒙乃爾合金+表面硬化處理 | |||||
| 4 | 球 體 | UNS N04400 | UNS N04400 | Monel 400 | Monel K500 | UNS N04400 | UNS N05500 |
| 5 | 閥 桿 | UNS N04400 | UNS N04400 | Monel 400 | Monel K500 | UNS N04400 | UNS N05500 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||||
| 7 | 螺 柱 | A193 B8M | A193 B8M | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
| 8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M | A194 8M | A194 8M |
蒙乃爾球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.0 | 63.0 |
| 高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 | 46.2 |
| 低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||||
蒙乃爾球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
蒙乃爾球閥結構圖
