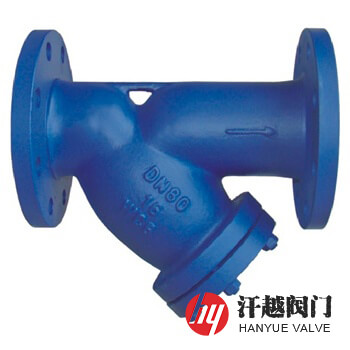

Y型過濾器產品概述
Y型過濾器是一種設計與制造、檢驗和驗收符合HG/T 21637-1991規(guī)定，用于管線中過濾液體及氣體介質中的固體顆粒物，濾筒與流道夾角呈銳角的管道元件。其常用型號有SY14C-H1.0、SY14C-H1.6、SY14C-H2.5、SY14C-H4.0、SY14C-A150、SY14C-A300以及SY14S-H1.0、SY14S-H1.6、SY14S-H2.5、SY14S-H4.0、SY14S-A150、SY14S-A300等。
Y型過濾器通過端部法蘭連接輸送管道或設備，適用的主要物料有化工、石油化工生產中的弱腐蝕性物料，如水、氨、油品、烴類等，化工生產中的腐蝕性物料，如燒堿、純堿、濃稀硫酸、硝酸、醋酸、脂肪酸等，制冷、空分生產中的低溫物料，如液甲烷、液氮、液氧及各種冷劑，輕工食品、制藥生產中有衛(wèi)生要求的物料，如啤酒、飲料、乳制品、糖漿等。
Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 濾 筒 | 304 | 304 | 304L | 316 | 316L |
| 3 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
| 4 | 密 封 墊 | GRAPHITE | PTFE | PTFE | PTFE | PTFE |
| 5 | 中部殼蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 6 | 螺 柱 | 35CrMoA | 304 | 304 | 316 | 316 |
| 7 | 螺 母 | 35CrMo | 304 | 304 | 316 | 316 |
Y型過濾器性能規(guī)范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 液壓試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | HG/T 21637-1991 化工管道過濾器 | ||||
| 法蘭標準 | HG/T 20592、HG/T 20615、ASME B16.5、ANSI B16.5等 | ||||
| 檢驗試驗 | HG/T 21637-1991 化工管道過濾器 | ||||
| 過濾精度 | 20μm ~ 12000μm | ||||
| 工作溫度 | 碳鋼-20℃ ~ 400℃、不銹鋼-196℃ ~ 400℃ | ||||
Y型過濾器主要尺寸
| 公稱壓力 Class | 公稱通徑 NPS | 安裝尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 安裝尺寸/mm | ||
| L | H | L | H | ||||
| 150 | ? | 134/134 | 60 | 150 | 5 | 353/351 | 205 |
| ? | 142/142 | 70 | 6 | 390/388 | 260 | ||
| 1 | 152/152 | 70 | 8 | 485/468 | 300 | ||
| 1 ? | 182/168 | 75 | 10 | 552/540 | 380 | ||
| 1 ? | 200/200 | 90 | 12 | 641/640 | 410 | ||
| 2 | 217/217 | 105 | 14 | 668/683 | 480 | ||
| 2 ? | 250/252 | 150 | 16 | 755/755 | 540 | ||
| 3 | 284/282 | 175 | 18 | 853/853 | 580 | ||
| 4 | 310/309 | 200 | 20 | 890/900 | 645 | ||
| 5 | 353/351 | 205 | 24 | 1060/1060 | 950 | ||
| 表中未列出的其他規(guī)格參數，請咨詢汗越閥門技術部！ | |||||||
